產品說明

█ 多段浸水式離心泵浦,浸水自吸式,馬達與泵採連軸器耦合,主要動作零件採不銹鋼結構設計,確保無腐蝕操作。

█ 因為三層式水機身構造,即使機械軸封發生洩漏,液體也會流回至水箱。並且採用模組式機械軸封方便維修。

適用範圍

█ 主要專用於工具機之冷卻液體加壓泵送,適用液體包括水溶液、低黏稠度、無爆炸性輕油、中性之冷卻/潤滑液。

█ 工業循環系統

█ 清洗 / 清洗系統

█ 過濾系統

使用條件

█ 環境溫度: Max. +40℃

█ 液體溫度: +0℃ ~ +90℃

█ 工作壓力 : Max. 30 kg/cm²

█ 浸水高度 : Min. 40 mm

█  濾網直徑:Ø2 mm

█  允許雜質大小:2 mm 以下

█ 液體最大顆粒含量:50 g/m³

馬達

█ 防護等級: IP54

█ 絕緣等級: F.

█ 頻率: 50 / 60 Hz

█ 額定轉速: 2900 / 3500 rpm

█ 額定電壓

3Ø 50Hz: 1.5~2.2kW: 200-230/342-380V
3~7.5kW: 220-240/380-415V
11~18.5kW: 220/380V
3Ø 60Hz: 1.5~2.2kW: 220-240/380-440V
3~7.5kW: 220-255/380-440V
11~18.5kW: 220/380V

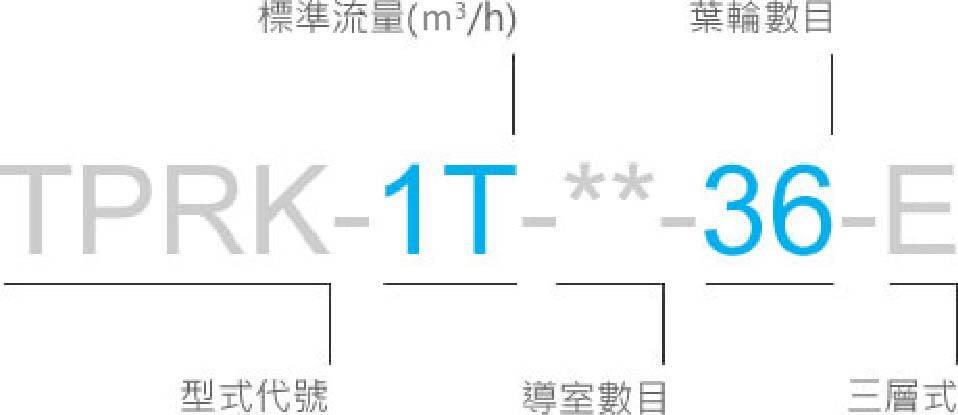

標準型式編碼

TPRK1T 50Hz

產品規格比較

型式
TPRK1T25-25E
TPRK1T26-26E
TPRK1T27-27E
TPRK1T30-30E
TPRK1T33-33E
TPRK1T36-36E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK1T25-25E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK1T26-26E 3 9V 50 200-230/342-380 1.5 63-6.1/3.6-3.5
TPRK1T27-27E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK1T30-30E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK1T33-33E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK1T36-36E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6

TPRK1T 60Hz

產品規格比較

型式
TPRK1T15-15E
TPRK1T17-17E
TPRK1T19-19E
TPRK1T21-21E
TPRK1T22-22E
TPRK1T23-23E
TPRK1T25-25E
TPRK1T26-26E
TPRK1T27-27E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK1T15-15E 3 9v 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK1T17-17E 3 9V 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK1T19-19E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK1T21-21E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK1T22-22E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK1T23-23E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK1T25-25E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK1T26-26E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK1T27-27E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9

TPRK3T 50Hz

產品規格比較

型式
TPRK3T17-17E
TPRK3T19-19E
TPRK3T21-21E
TPRK3T22-22E
TPRK3T23-23E
TPRK3T25-25E
TPRK3T26-26E
TPRK3T27-27E
TPRK3T30-30E
TPRK3T33-33E
TPRK3T36-36E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK3T17-17E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK3T19-19E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK3T21-21E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK3T22-22E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK3T23-23E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK3T25-25E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK3T26-26E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK3T27-27E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK3T30-30E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK3T33-33E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK3T36-36E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5

TPRK3T 60Hz

產品規格比較

型式
TPRK3T 9 - 9E
TPRK3T10-10E
TPRK3T11-11E
TPRK3T12-12E
TPRK3T13-13E
TPRK3T15-15E
TPRK3T17-17E
TPRK3T19-19E
TPRK3T21-21E
TPRK3T22-22E
TPRK3T23-23E
TPRK3T25-25E
TPRK3T26-26E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK3T 9 - 9E 3 9V 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK3T10-10E 3 9V 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK3T11-11E 3 9V 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK3T12-12E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK3T13-13E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK3T15-15E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK3T17-17E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK3T19-19E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK3T21-21E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK3T22-22E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK3T23-23E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK3T25-25E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4
TPRK3T26-26E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4

TPRK5T 50Hz

產品規格比較

型式
TPRK5T 9 - 9E
TPRK5T10-10E
TPRK5T12-12E
TPRK5T14-14E
TPRK5T16-16E
TPRK5T17-17E
TPRK5T18-18E
TPRK5T19-19E
TPRK5T20-20E
TPRK5T21-21E
TPRK5T22-22E
TPRK5T24-24E
TPRK5T26-26E
TPRK5T29-29E
TPRK5T32-32E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK5T 9 - 9E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK5T10-10E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK5T12-12E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK5T14-14E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK5T16-16E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK5T17-17E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK5T18-18E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK5T19-19E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK5T20-20E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK5T21-21E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK5T22-22E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK5T24-24E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK5T26-26E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK5T29-29E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK5T32-32E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4

TPRK5T 60Hz

產品規格比較

型式
TPRK5T 5-5E
TPRK5T 6-6E
TPRK5T 7-7E
TPRK5T 8-8E
TPRK5T10-10E
TPRK5T12-12E
TPRK5T14-14E
TPRK5T16-16E
TPRK5T18-18E
TPRK5T19-19E
TPRK5T20-20E
TPRK5T22-22E
TPRK5T24-24E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK5T 5-5E 3 9V 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK5T 6 - 6E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK5T 7 - 7E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK5T 8 - 8E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK5T10-10E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK5T12-12E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK5T14-14E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4
TPRK5T16-16E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4
TPRK5T18-18E 3 9U 60 220-255/380-440 5.5 21.7-19.9/12.4-11.5
TPRK5T19-19E 3 9U 60 220-255/380-440 5.5 21.7-19.9/12.4-11.5
TPRK5T20-20E 3 9U 60 220-255/380-440 5.5 21.7-19.9/12.4-11.5
TPRK5T22-22E 3 9U 60 220-255/380-440 5.5 21.7-19.9/12.4-11.5
TPRK5T24-24E 3 9U 60 220-255/380-440 7.5 25.4-24.4/14.7-14.1

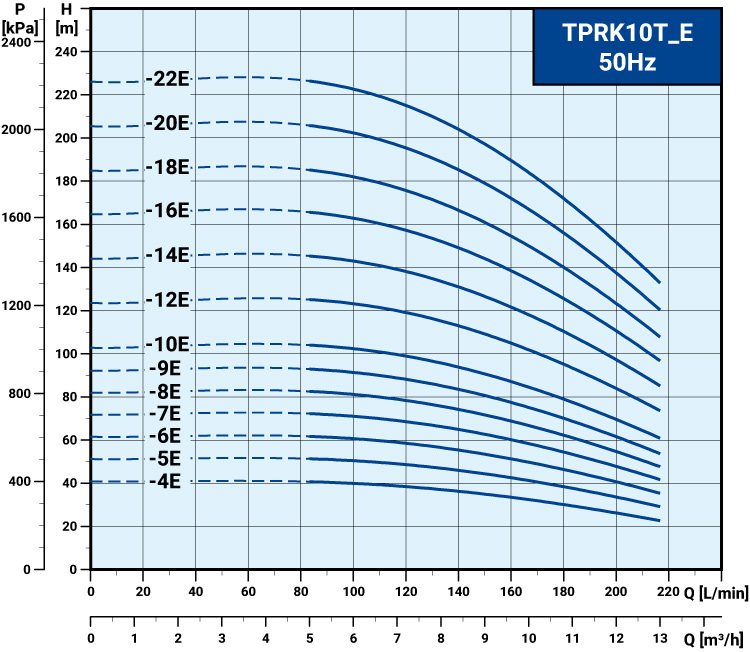

TPRK10T 50Hz

產品規格比較

型式
TPRK10T4-4E
TPRK10T5-5E
TPRK10T6-6E
TPRK10T7-7E
TPRK10T8-8E
TPRK10T9-9E
TPRK10T10-10E
TPRK10T12-12E
TPRK10T14-14E
TPRK10T16-16E
TPRK10T18-18E
TPRK10T 20-20E
TPRK10T22-22E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK10T4-4E 3 9V 50 200-230/342-380 1.5 6.3-6.1/3.6-3.5
TPRK10T5-5E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK10T6-6E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK10T7-7E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK10T8-8E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK10T9-9E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK10T10-10E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK10T12-12E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK10T14-14E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4
TPRK10T16-16E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4
TPRK10T18-18E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5
TPRK10T20-20E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5
TPRK10T22-22E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5

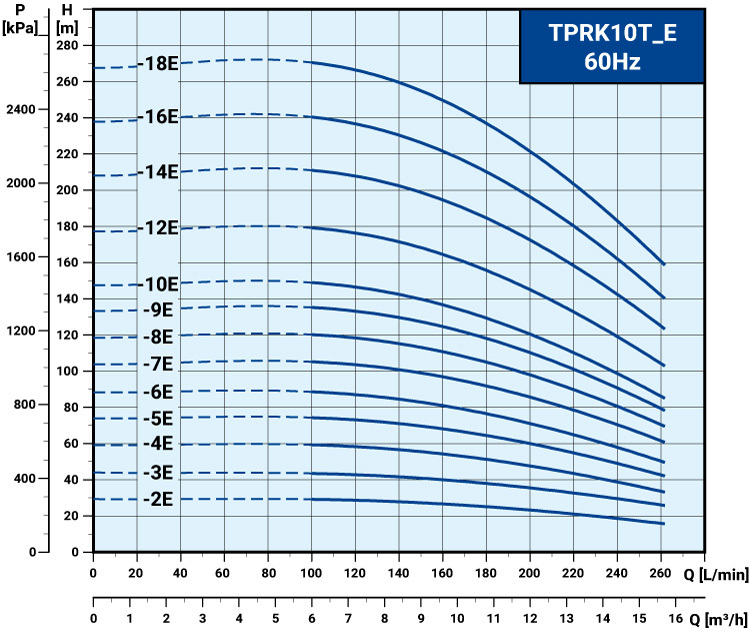

TPRK10T 60Hz

產品規格比較

型式
TPRK10T2-2E
TPRK10T3-3E
TPRK10T4-4E
TPRK10T5-5E
TPRK10T6-6E
TPRK10T7-7E
TPRK10T8-8E
TPRK10T9-9E
TPRK10T10-10E
TPRK10T12-12E
TPRK10T14-14E
TPRK10T16-16E
TPRK10T18-18E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK10T2-2E 3 9V 60 220-240/380-440 1.5 5.8-5.5/3.4-3.1
TPRK10T3-3E 3 9V 60 220-240/380-440 2.2 8.6-8.4/4.9-5.0
TPRK10T4-4E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK10T5-5E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK10T6-6E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4
TPRK10T7-7E 3 9U 60 220-255/380-440 5.5 19.1-17.9/10.9-10.3
TPRK10T8-8E 3 9U 60 220-255/380-440 5.5 19.1-17.9/10.9-10.3
TPRK10T9-9E 3 9U 60 220-255/380-440 5.5 19.1-17.9/10.9-10.3
TPRK10T10-10E 3 9U 60 220-255/380-440 7.5 25.4-24.4/14.7-14.1
TPRK10T12-12E 3 9U 60 220-255/380-440 7.5 25.4-24.4/14.7-14.1
TPRK10T14-14E 3 3F 60 220/380 11 35.6/20.6
TPRK10T16-16E 3 3F 60 220/380 11 35.6/20.6
TPRK10T18-18E 3 3F 60 220/380 11 35.6/20.6

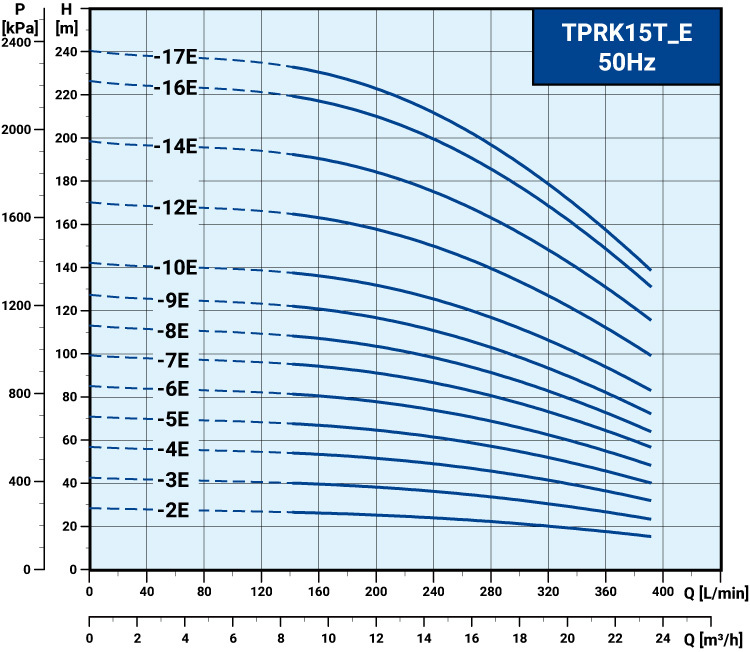

TPRK15T 50Hz

產品規格比較

型式
TPRK15T2-2E
TPRK15T3-3E
TPRK15T4-4E
TPRK15T5-5E
TPRK15T6-6E
TPRK15T7-7E
TPRK15T8-8E
TPRK15T9-9E
TPRK15T10-10E
TPRK15T12-12E
TPRK15T14-14E
TPRK15T16-16E
TPRK15T17-17E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK15T2-2E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK15T3-3E 3 9U 50 220-240/380-415 3 11.4-11.1/6.6-6.5
TPRK15T4-4E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK15T5-5E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK15T6-6E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4
TPRK15T7-7E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4
TPRK15T8-8E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5
TPRK15T9-9E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5
TPRK15T10-10E 3 3F 50 220/380 11 36.0/20.8
TPRK15T12-12E 3 3F 50 220/380 11 36.0/20.8
TPRK15T14-14E 3 3F 50 220/380 11 36.0/20.8
TPRK15T16-16E 3 3F 50 220/380 15 46.8/27.1
TPRK15T17-17E 3 3F 50 220/380 15 46.8/27.1

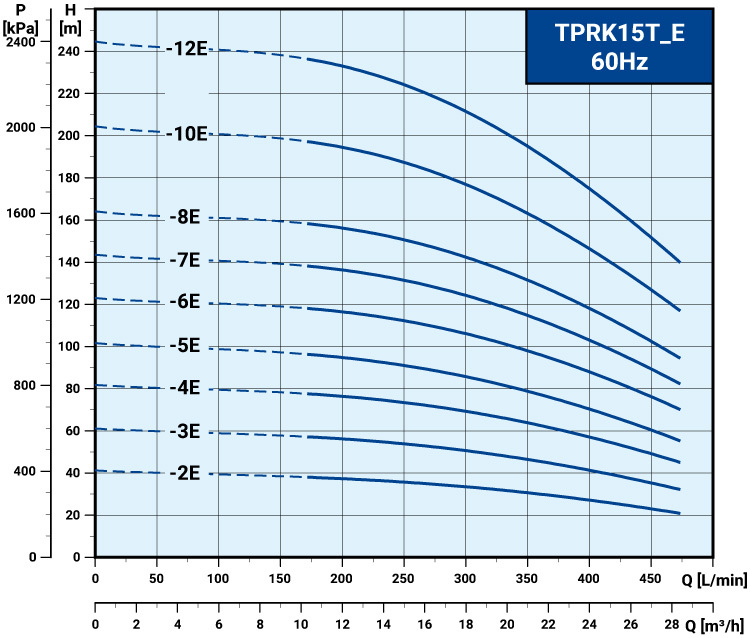

TPRK15T 60Hz

產品規格比較

型式
TPRK15T2-2E
TPRK15T3-3E
TPRK15T4-4E
TPRK15T5-5E
TPRK15T6-6E
TPRK15T7-7E
TPRK15T8-8E
TPRK15T10-10E
TPRK15T12-12E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK15T2-2E 3 9U 60 220-255/380-440 3 11.1-10.1/6.4-5.9
TPRK15T3-3E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4
TPRK15T4-4E 3 9U 60 220-255/380-440 5.5 19.1-17.9/10.9-10.3
TPRK15T5-5E 3 9U 60 220-255/380-440 7.5 25.4-24.4/14.7-14.1
TPRK15T6-6E 3 3F 60 220/380 11 35.6/20.6
TPRK15T7-7E 3 3F 60 220/380 11 35.6/20.6
TPRK15T8-8E 3 3F 60 220/380 11 35.6/20.6
TPRK15T10-10E 3 3F 60 220/380 15 47.1/27.3
TPRK15T12-12E 3 3F 60 220/380 18.5 57.5/33.3

TPRK20T 50Hz

產品規格比較

型式
TPRK20T2-2E
TPRK20T3-3E
TPRK20T4-4E
TPRK20T5-5E
TPRK20T6-6E
TPRK20T7-7E
TPRK20T8-8E
TPRK20T10-10E
TPRK20T12-12E
TPRK10T16-16E
TPRK20T14-14E
TPRK20T16-16E
TPRK20T17-17E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK20T2-2E 3 9V 50 200-230/342-380 2.2 9.5-10.5/5.5-5.6
TPRK20T3-3E 3 9U 50 220-240/380-415 4 14.4-13.9/8.3-8.0
TPRK20T4-4E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4
TTPRK20T5-5E 3 9U 50 220-240/380-415 5.5 19.6-19.9/11.3-11.4
TPRK20T6-6E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5
TPRK20T7-7E 3 9U 50 220-240/380-415 7.5 25.0-24.8/14.6-14.5
TPRK20T8-8E 3 3F 50 220/380 11 36.0/20.8
TPRK20T10-10E 3 3F 50 220/380 11 36.0/20.8
TPRK20T12-12E 3 3F 50 220/380 15 46.8/27.1
TPRK20T14-14E 3 3F 50 220/380 15 46.8/27.1
TPRK20T16-16E 3 3F 50 220/380 18.5 56.6/32.7
TPRK20T17-17E 3 3F 50 220/380 18.5 56.6/32.7

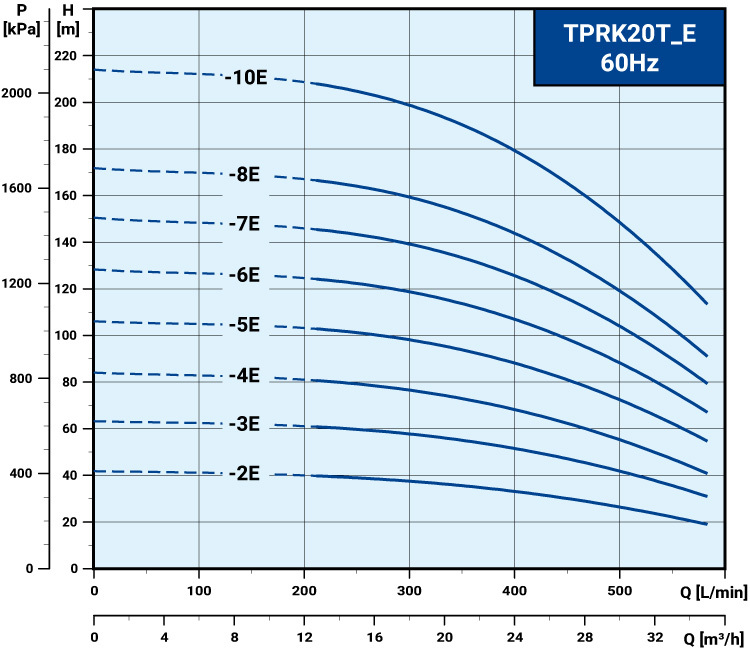

TPRK20T 60Hz

產品規格比較

型式
TPRK20T2-2E
TPRK20T3-3E
TPRK20T4-4E
TPRK20T5-5E
TPRK20T6-6E
TPRK20T7-7E
TPRK20T8-8E
TPRK20T10-10E
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
Output
(kW)
電流
(A)
TPRK20T2-2E 3 9U 60 220-255/380-440 4 14.4-12.8/8.3-7.4
TPRK20T3-3E 3 9U 60 220-255/380-440 5.5 19.1-17.9/10.9-10.3
TPRK20T4-4E 3 9U 60 220-255/380-440 7.5 25.4-24.4/14.7-14.1
TPRK20T5-5E 3 3F 60 220/380 11 35.6/20.6
TPRK20T6-6E 3 3F 60 220/380 11 35.6/20.6
TPRK20T7-7E 3 3F 60 220/380 15 47.1/27.3
TPRK20T8-8E 3 3F 60 220/380 18.5 57.5/33.3
TPRK20T10-10E 3 3F 60 220/380 18.5 57.5/33.3

安裝尺寸(mm)

TPRK1T

50Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK1T 25-25E 953 576 377 181 129 31.85 12pcs
TPRK1T 26-26E 971 594 377 181 129 32.11 12pcs
TPRK1T 27-27E 989 612 377 181 129 32.36 12pcs
TPRK1T 30-30E 1043 666 377 181 129 33.13 12pcs
TPRK1T 33-33E 1132 720 412 181 126 36.90 12pcs
TPRK1T 36-36E 1186 774 412 181 126 37.67 12pcs

60Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK1T 15-15E 773 396 377 181 123 29.30 12pcs
TPRK1T 17-17E 809 432 377 181 123 29.81 12pcs
TPRK1T 19-19E 880 468 412 181 123 33.32 12pcs
TPRK1T 21-21E 916 504 412 181 123 33.83 12pcs
TPRK1T 22-22E 934 522 412 181 123 34.09 12pcs
TPRK1T 23-23E 952 540 412 181 123 34.34 12pcs
TPRK1T 25-25E 988 576 412 181 123 34.85 12pcs
TPRK1T 26-26E 1033 594 439 208 134 44.48 12pcs
TPRK1T 27-27E 1051 612 439 208 134 44.73 12pcs
TPRK 3T

50Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK3T 17-17E 809 432 377 181 129 29.81 12pcs
TPRK3T 19-19E 845 468 377 181 129 30.32 12pcs
TPRK3T 21-21E 916 504 412 181 126 33.83 12pcs
TPRK3T 22-22E 934 522 412 181 126 34.09 12pcs
TPRK3T 23-23E 952 540 412 181 126 34.34 12pcs
TPRK3T 25-25E 988 576 412 181 126 34.85 12pcs
TPRK3T 26-26E 1006 594 412 181 126 35.11 12pcs
TPRK3T 27-27E 1024 612 412 181 126 35.36 12pcs
TPRK3T 30-30E 1105 666 439 208 137 45.5 12pcs
TPRK3T 33-33E 1159 720 439 208 137 46.27 12pcs
TPRK3T 36-36E 1213 774 439 208 137 47.04 12pcs

60Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK3T 9-9E 665 288 377 181 123 24.6 12pcs
TPRK3T 10-10E 683 306 377 181 123 24.8 12pcs
TPRK3T 11-11E 701 324 377 181 123 25.1 12pcs
TPRK3T 12-12E 754 342 412 181 123 25.3 12pcs
TPRK3T 13-13E 772 360 412 181 123 26.6 12pcs
TPRK3T 15-15E 808 396 412 181 123 26.1 12pcs
TPRK3T 17-17E 844 432 412 181 123 26.6 12pcs
TPRK3T 19-19E 907 468 439 208 134 42.7 12pcs
TPRK3T 21-21E 943 504 439 208 134 43.2 12pcs
TPRK3T 22-22E 961 522 439 208 134 43.4 12pcs
TPRK3T 23-23E 979 540 439 208 134 43.7 12pcs
TPRK3T 25-25E 1045 576 469 208 134 47.2 12pcs
TPRK3T 26-26E 1063 594 469 208 134 47.5 12pcs
TPRK 5T

50Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK5T 9-9E 737 360 377 181 142 28.55 12pcs
TPRK5T 10-10E 764 387 377 181 123 28.89 12pcs
TPRK5T 12-12E 853 441 412 181 123 32.57 12pcs
TPRK5T 14-14E 907 495 412 181 123 33.26 12pcs
TPRK5T 16-16E 961 549 412 181 123 33.95 12pcs
TPRK5T 17-17E 1015 576 439 208 123 43.66 12pcs
TPRK5T 18-18E 1042 603 439 208 134 44.00 12pcs
TPRK5T 19-19E 1069 630 439 208 134 44.34 12pcs
TPRK5T 20-20E 1096 657 439 208 134 44.69 12pcs
TPRK5T 21-21E 1123 684 439 208 134 45.03 12pcs
TPRK5T 22-22E 1180 711 469 208 134 49.97 12pcs
TPRK5T 24-24E 1234 765 469 208 134 50.66 12pcs
TPRK5T 26-26E 1288 819 469 208 134 51.34 -
TPRK5T 29-29E 1369 900 469 208 134 52.37 -
TPRK5T 32-32E 1534 981 553 244 162 74.75 -

60Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK5T 5-5E 629 252 377 181 123 27.17 12pcs
TPRK5T 6-6E 691 279 412 181 123 30.52 12pcs
TPRK5T 7-7E 718 306 412 181 123 30.86 12pcs
TPRK5T 8-8E 745 333 412 181 123 31.20 12pcs
TPRK5T 10-10E 826 387 439 208 134 41.26 12pcs
TPRK5T 12-12E 880 441 439 208 134 41.94 12pcs
TPRK5T 14-14E 964 495 469 208 134 47.23 12pcs
TPRK5T 16-16E 1018 549 469 208 134 47.92 12pcs
TPRK5T 18-18E 1156 603 553 244 162 69.78 -
TPRK5T 19-19E 1183 630 553 244 162 70.12 -
TPRK5T 20-20E 1210 657 553 244 162 70.46 -
TPRK5T 22-22E 1264 711 553 244 162 71.15 -
TPRK5T 24-24E 1318 765 553 244 162 80.43 -

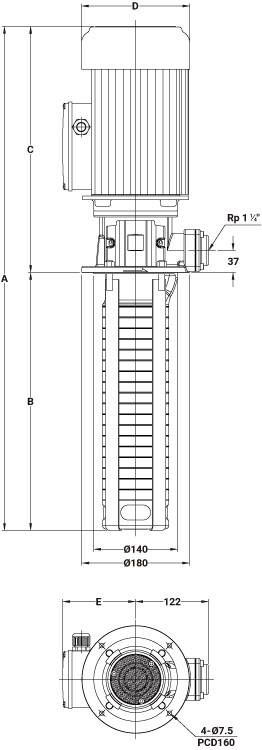

TPRK 1,3,5T

50Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK1T25 - 25E 953 576 377 Ø181 129 31.85 12pcs
TPRK1T26 - 26E 971 594 377 Ø181 129 32.11 12pcs
TPRK1T27 - 27E 989 612 377 Ø181 129 32.36 12pcs
TPRK1T30 - 30E 1043 666 377 Ø181 129 33.13 12pcs
TPRK1T33 - 33E 1132 720 412 Ø181 126 36.90 12pcs
TPRK1T36 - 36E 1186 774 412 Ø181 126 37.67 12pcs
TPRK3T17 - 17E 809 432 377 Ø181 129 29.81 12pcs
TPRK3T19 - 19E 845 468 377 Ø181 129 30.32 12pcs
TPRK3T21 - 21E 916 504 412 Ø181 126 33.83 12pcs
TPRK3T22 - 22E 934 522 412 Ø181 126 34.09 12pcs
TPRK3T23 - 23E 952 540 412 Ø181 126 34.34 12pcs
TPRK3T25 - 25E 988 576 412 Ø181 126 34.85 12pcs
TPRK3T26 - 26E 1006 612 412 Ø181 126 35.11 12pcs
TPRK3T27 - 27E 1024 666 412 Ø181 126 35.36 12pcs
TPRK3T30 - 30E 1105 720 439 Ø208 137 45.50 12pcs
TPRK3T36 - 36E 1213 360 439 Ø208 137 47.40 12pcs
TPRK5T9 - 9E 737 387 377 Ø181 129 28.55 12pcs
TPRK5T10 - 10E 764 495 412 Ø181 129 28.89 12pcs
TPRK5T12 - 12E 853 549 412 Ø181 126 32.57 12pcs
TPRK5T14 - 14E 907 576 412 Ø181 126 33.26 12pcs
TPRK5T16 - 16E 961 603 439 Ø181 137 33.95 12pcs
TPRK5T17 - 17E 1015 630 439 Ø208 137 43.66 12pcs
TPRK5T18 - 18E 1042 657 439 Ø208 137 44.00 12pcs
TPRK5T19 - 19E 1069 684 439 Ø208 137 44.34 12pcs
TPRK5T20 - 20E 1096 711 439 Ø208 137 44.69 12pcs
TPRK5T21 - 21E 1123 765 469 Ø208 137 45.03 12pcs
TPRK5T22 - 22E 1180 819 469 Ø208 137 49.97 12pcs
TPRK5T24 - 24E 1234 900 469 Ø208 137 50.66 12pcs
TPRK5T26 - 26E 1288 981 469 Ø208 162 51.34 -
TPRK5T29 - 29E 1369 594 553 Ø208 126 52.37 -
TPRK5T32 - 32E 1534 441 377 Ø244 137 74.75 -

60Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK1T15 - 15E 773 396 377 Ø181 129 29.3 12pcs
TPRK1T17 - 17E 809 432 377 Ø181 129 29.81 12pcs
TPRK1T19 - 19E 880 468 412 Ø181 126 33.32 12pcs
TPRK1T21 - 21E 916 504 412 Ø181 126 33.83 12pcs
TPRK1T22 - 22E 934 522 412 Ø181 126 34.09 12pcs
TPRK1T23 - 23E 952 540 412 Ø181 126 34.34 12pcs
TPRK1T25 - 25E 988 576 412 Ø181 126 34.85 12pcs
TPRK1T26 - 26E 1033 594 439 Ø208 137 44.48 12pcs
TPRK1T27 - 27E 1051 612 439 Ø208 137 44.73 12pcs
TPRK3T9 - 9E 665 288 377 Ø181 129 27.76 12pcs
TPRK3T10 - 10E 683 306 377 Ø181 129 28.02 12pcs
TPRK3T11 - 11E 701 324 377 Ø181 129 28.27 12pcs
TPRK3T12 - 12E 754 342 412 Ø181 126 31.53 12pcs
TPRK3T13 - 13E 772 360 412 Ø181 126 31.79 12pcs
TPRK3T15 - 15E 808 396 412 Ø208 126 32.30 12pcs
TPRK3T19 - 19E 907 468 439 Ø208 137 42.69 12pcs
TPRK3T21 - 21E 943 504 439 Ø208 137 43.20 12pcs
TPRK3T22 - 22E 961 522 439 Ø208 137 43.71 12pcs
TPRK3T23 - 23E 979 540 439 Ø208 137 43.97 12pcs
TPRK3T25 - 25E 1045 576 469 Ø208 137 49.08 12pcs
TPRK3T26 - 26E 1063 594 469 Ø208 137 49.33 12pcs
TPRK5T5 - 5E 629 252 377 Ø181 129 27.17 12pcs
TPRK5T6 - 6E 691 279 412 Ø181 126 30.52 12pcs
TPRK5T7 - 7E 718 306 412 Ø181 126 30.86 12pcs
TPRK5T8 - 8E 745 333 412 Ø181 126 31.20 12pcs
TPRK5T10 - 10E 826 387 439 Ø208 137 41.26 12pcs
TPRK5T12 - 12E 880 441 439 Ø208 137 41.94 12pcs
TPRK5T14 - 14E 964 495 469 Ø208 137 47.23 12pcs
TPRK5T16 - 16E 1018 549 469 Ø208 137 47.92 12pcs
TPRK5T18 - 18E 1156 603 553 Ø244 162 69.78 -
TPRK5T19 - 19E 1183 630 553 Ø244 162 70.12 -
TPRK5T20 - 20E 1210 657 553 Ø244 162 70.46 -
TPRK5T22 - 22E 1264 711 553 Ø244 162 71.15 -
TPRK5T24 - 24E 1318 765 553 Ø244 162 80.43 -

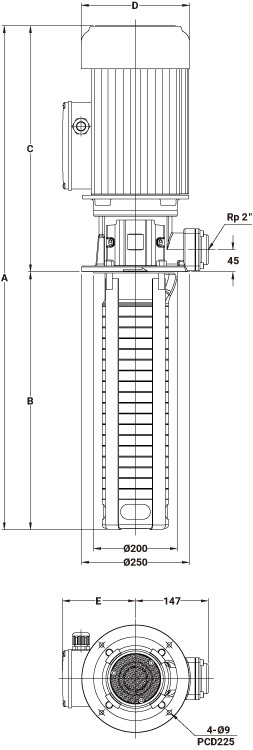

TPRK 10,15,20T

50Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK10T4 - 4E 631 248 383 Ø181 129 34.45 12pcs
TPRK10T5 - 5E 696 278 418 Ø181 126 38.05 12pcs
TPRK10T6 - 6E 726 308 418 Ø181 126 38.65 12pcs
TPRK10T7 - 7E 776 338 438 Ø208 137 48.35 12pcs
TPRK10T8 - 8E 806 368 438 Ø208 137 48.95 12pcs
TPRK10T9 - 9E 836 398 438 Ø208 137 49.55 12pcs
TPRK10T10 - 10E 896 428 468 Ø208 137 54.75 -
TPRK10T12 - 12E 956 488 468 Ø208 137 55.95 -
TTPRK10T14 - 14E 1100 548 552 Ø244 162 78.1 -
TPRK10T16 - 16E 1160 608 552 Ø244 162 79.3 -
TPRK10T18 - 18E 1220 668 552 Ø244 162 89.1 -
TPRK10T20 - 20E 1280 728 552 Ø244 162 90.3 -
TPRK10T22 - 22E 1340 788 552 Ø244 162 91.5 -
TPRK15T2 - 2E 636 218 418 Ø181 126 36.65 12pcs
TPRK15T3 - 3E 701 263 438 Ø208 137 46.55 12pcs
TPRK15T4 - 4E 776 308 468 Ø208 137 51.95 -
TPRK15T5 - 5E 821 353 468 Ø208 137 52.75 -
TPRK15T6 - 6E 950 398 552 Ø255 162 74.5 -
TPRK15T7 - 7E 995 443 552 Ø244 162 75.3 -
TPRK15T8 - 8E 1040 488 552 Ø244 162 84.7 -
TPRK15T9 - 9E 1085 533 552 Ø244 162 85.5 -
TPRK15T10 - 10E 1303 578 725 Ø319 253 147.6 -
TPRK15T12 - 12E 1393 668 725 Ø319 253 149.2 -
TPRK15T14 - 14E 1483 758 725 Ø319 253 150.8 -
TPRK15T16 - 16E 1573 848 725 Ø319 253 152.4 -
TPRK15T17 - 17E 1618 893 725 Ø319 253 154 -
TPRK20T2 - 2E 636 218 418 Ø181 126 36.7 12pcs
TPRK20T3 - 3E 731 263 468 Ø208 137 51.15 -
TPRK20T4 - 4E 860 308 552 Ø244 162 73.05 -
TPRK20T5 - 5E 905 353 552 Ø244 162 73.9 -
TPRK20T6 - 6E 950 398 552 Ø244 162 82.5 -
TPRK20T7 - 7E 995 443 552 Ø244 162 83.35 -
TPRK20T8 - 8E 1213 488 725 Ø319 253 145.5 -
TPRK20T10 - 10E 1303 578 725 Ø319 253 147.2 -
TPRK20T12 - 12E 1393 668 725 Ø319 253 148.9 -
TPRK20T14 - 14E 1483 758 725 Ø319 253 150.6 -
TPRK20T16 - 16E 1617 848 769 Ø319 253 172.3 -
TPRK20T17 - 17E 1662 893 769 Ø319 253 173.15 -

60Hz

Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPRK10T2 - 2E 571 188 383 Ø181 129 33.25 12pcs
TPRK10T3 - 3E 636 218 418 Ø181 126 36.85 12pcs
TPRK10T4 - 4E 686 248 438 Ø208 137 46.55 12pcs
TPRK10T5 - 5E 716 278 438 Ø208 137 47.15 12pcs
TPRK10T6 - 6E 776 308 468 Ø208 137 52.35 -
TPRK10T7 - 7E 890 338 552 Ø244 162 73.9 -
TPRK10T8 - 8E 920 368 552 Ø244 162 74.5 -
TPRK10T9 - 9E 950 398 552 Ø244 162 75.1 -
TPRK10T10 - 10E 980 428 552 Ø244 162 84.3 -
TPRK10T12 - 12E 1040 488 552 Ø244 162 85.5 -
TPRK10T14 - 14E 1273 548 725 Ø319 253 149.2 -
TPRK10T16 - 16E 1333 608 725 Ø319 253 149.2 -
TPRK10T18 - 18E 1393 668 725 Ø319 253 150.4 -
TPRK15T2 - 2E 656 218 438 Ø208 137 45.75 12pcs
TPRK15T3 - 3E 731 263 468 Ø208 137 51.15 -
TPRK15T4 - 4E 860 308 552 Ø244 162 72.9 -
TPRK15T5 - 5E 905 353 552 Ø244 162 82.3 -
TPRK15T6 - 6E 1123 398 725 Ø319 253 144.4 -
TPRK15T7 - 7E 1168 443 725 Ø319 253 145.2 -
TPRK15T8 - 8E 1213 488 725 Ø319 253 146 -
TPRK15T10 - 10E 1303 578 725 Ø319 253 147.6 -
TPRK15T12 - 12E 1437 668 769 Ø319 253 169.2 -
TPRK20T2 - 2E 686 218 468 Ø208 137 50.4 12pcs
TPRK20T3 - 3E 815 263 552 Ø244 162 72.2 -
TPRK20T4 - 4E 860 308 552 Ø244 162 81.65 -
TPRK20T5 - 5E 1078 353 725 Ø319 253 143.8 -
TPRK20T6 - 6E 1123 398 725 Ø319 253 144.65 -
TPRK20T7 - 7EE 1168 443 725 Ø319 253 145.5 -
TPRK20T8 - 8E 1257 488 769 Ø319 253 166.35 -
TPRK20T10 - 10E 1347 578 769 Ø319 253 167.2 -

TPRK1T_E

TPRK3T_E

TPRK5T_E

TPRK10T_E

TPRK15T_E

TPRK20T_E

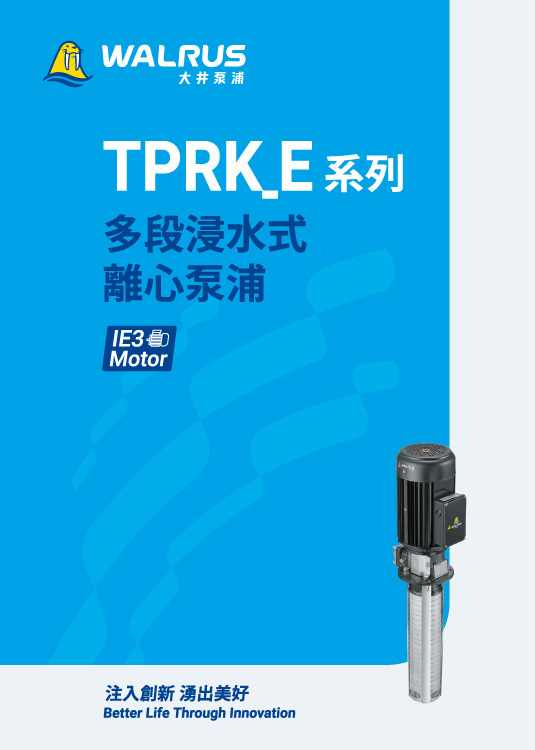

i.型錄

TPRK_E系列

多段浸水式離心泵浦

更新日期 2024/03/22

10.06MB

TPRK_E系列

DM-TPRK_E-IE3-TW001a

更新日期 2025/09/012

2.2MB

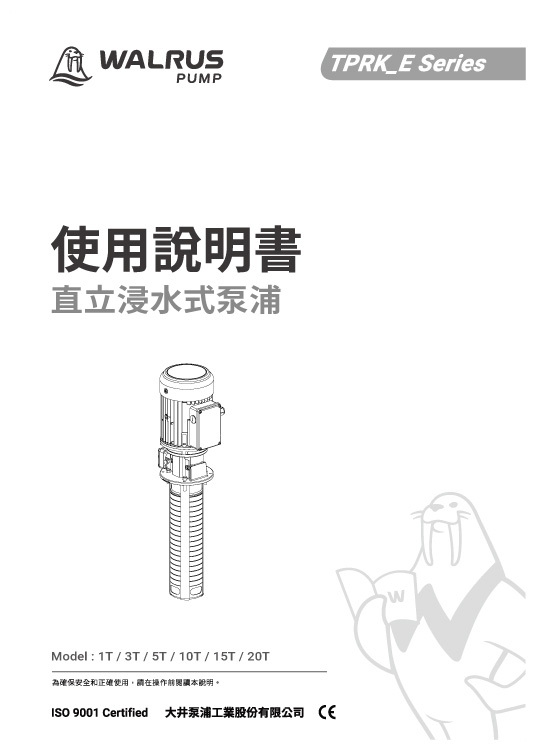

ii.使用說明書

安裝使用說明書

IM-TPRK_E-EW0R04-07

更新日期 2025/09/01

2MB

感謝您瀏覽TPRK_E 系列商品 !

回上一頁
0

產品規格
比較清單
產品
比較

產品比較清單(0)

最多選擇10個,已選擇0

開始比較

WALRUS-AI

聯絡我們

ENGLISH

維修保固條款與服務條件

壹.【保固期間】

凡購買大井泵浦家用系列產品,其產品因製造產生之故障,自購買日起得享有保固服務(PW/PK沉水泵浦系列除外),各系列保固期間如下:
◆ TP3/8、TH系列:全機1年、電動機1年保固。
◆ TQ系列:全機1年、電動機3年保固。
◆ HQ/GQ系列:全機2年、電動機3年保固。

貳. 【保固內容】

如有下列情形之一者,雖在保固期間內,恕不免費更換零件或提供維修服務:

.商品使用前請詳閱「使用說明書」並依「使用說明書」指示操作使用,避免操作使用不 當導致商品故障或事故發生。
.為確保您的權益,請向售出之商家或安裝之水電人員索取此保證書並加蓋店章。保證書請妥善保管,遺失恕不補發,內容填寫若有記載不實、空白、塗改…等導致無法正確判定 購買日期之情況,本公司從寬以生產序號判定製造日期六個月後起計算保固期間。
.商品維修時請出示保證書,以利維修保固期確認。
.本產品若安裝於不利維修或危險性場所及其他無法保證維修人員施作安全之場所,用戶須自行將產品拆卸下來再由服務人員維修。

參.【到府維修注意事項】

肆.【個人資料之保護與蒐集使用說明】



伍.【變更說明】

公司可以隨時在未經事先通知下,變更或終止進入本網站方式或網頁內容。

接受 拒絕

請勾選了解並同意說明內容

OK
